綠碳化硅是以石油焦和優(yōu)質硅石為主要原料,添加食鹽作為添加劑，在電阻爐內經(jīng)高溫冶煉而成。呈綠色結晶，性脆而鋒利，并具有一定的導熱性和導電性。微觀形狀呈六方晶體，碳化硅的莫氏硬度為9.3,顯微密硬度為2940—3300 kg/mm2，努普硬度為2670—2815 kg/mm2,在磨料中高于剛玉而僅次于金剛石、立方氮化硼和碳化硼。密度一般認為是3.20-3.25 g/cm3.碳化硅磨料的自然堆積密度在1.2--1.6 g/cm3之間，比重為3.20～3.25 g/cm3。我公司生產(chǎn)的綠碳化硅微粉是選用優(yōu)質大結晶碳化硅塊經(jīng)破碎、精密分級而成，品質穩(wěn)定，結晶好，表面清潔度高，無大顆粒，細粒含量少，粒度分布集中，研磨效率高。適合各種精密研磨加工，加工的工件表面均勻，無劃傷。
應用范圍
主要用途：綠碳化硅微粉有著很好的自銳性和優(yōu)異的研磨、拋光性能?？捎糜诰w的切割和精密研磨、硬質玻璃的精密研磨、單晶硅和多晶硅棒的切片、單晶硅片的精密研磨、超硬金屬的加工、銅及銅合金等軟質金屬的加工、多種樹脂材料的加工等。
生產(chǎn)流程
 |
 |

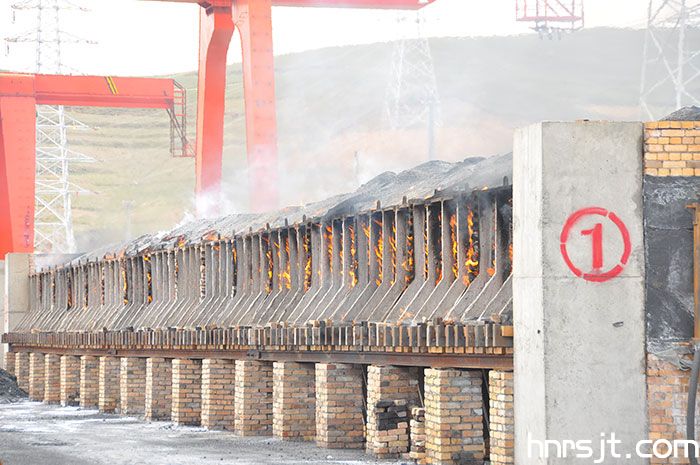

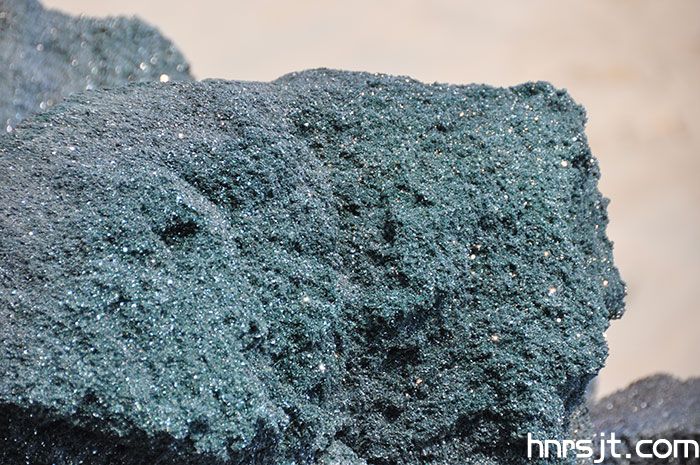

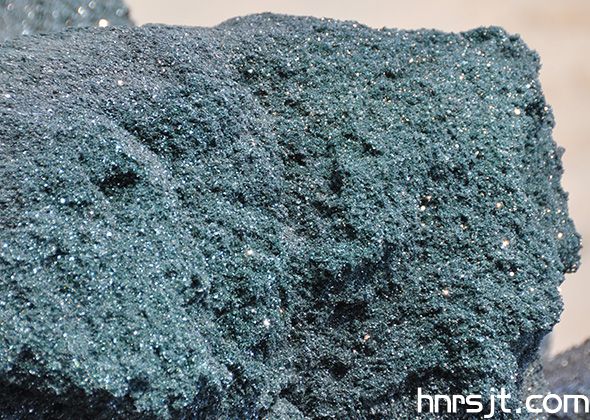

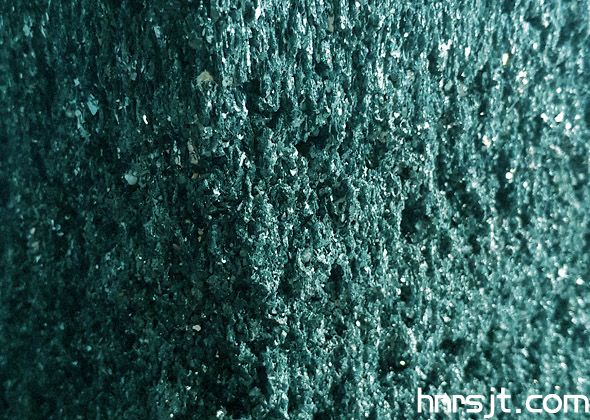

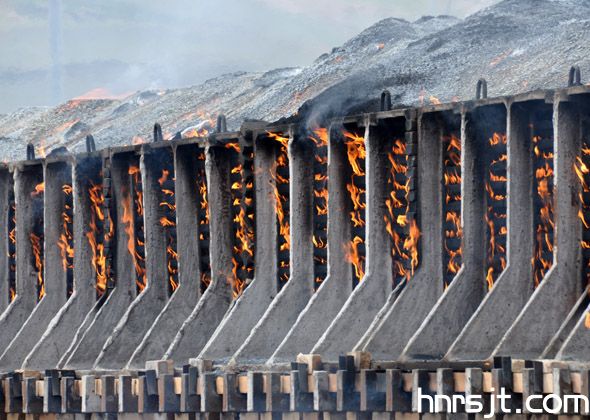

| 綠碳化硅冶煉中 | 綠碳化硅塊 |
 |
 |

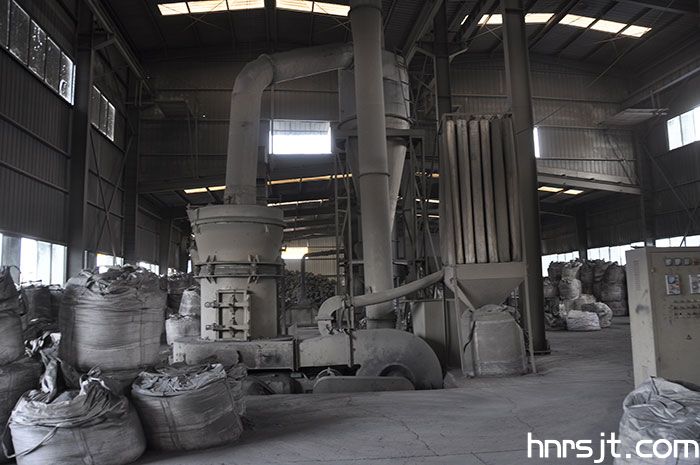

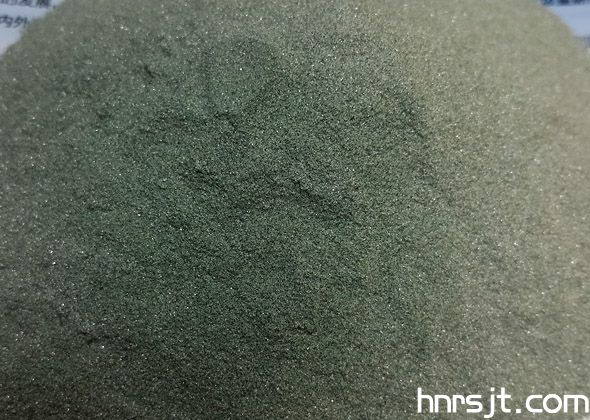

| 綠碳化硅生產(chǎn)線 | 綠碳化硅砂 |
 |
|
| 包裝 |
技術參數(shù)
常用磨料粒度尺寸比較表
| 粒度分布(微米) | 化學指標 | 物理指標 | |||||||
| 粒度號 | D3最大值 | 粒度中值D50 | 最小粒徑D94 | SiC ≥（%） | Fe2O3 ≤(%) | F•C ≤(%) | PH值 | 堆積密度 | 磁性物含量≤(%) |
| #800 | 20.0 | 14.0±1.0 | 9.0 | 99.0 | 0.20 | 0.2 | 6--8 | 1.18 | 0.008 |
| #1000 | 18.3 | 11.5±1.0 | 7.0 | 98.50 | 0.20 | 0.2 | 6--8 | 1.15 | 0.008 |
| #1200 | 17.5 | 9.5±0.8 | 5.5 | 98.50 | 0.20 | 0.2 | 6--8 | 1.13 | 0.005 |
| #1500 | 14.5 | 8.0±0.6 | 4.5 | 98.00 | 0.20 | 0.2 | 6--8 | 1.12 | 0.005 |
| #1800 | 13.5 | 7.0±0.6 | 4.2 | 98.00 | 0.20 | 0.2 | 6-8 | 1.05 | 0.005 |
| #2000 | 13.0 | 6.7±0.6 | 4.0 | 98.00 | 0.20 | 0.2 | 6--8 | 1.00 | 0.005 |
