硅鋁鋇鈣合金是煉鋼中很好的新型脫氧劑，并且有很好的脫硫磷能力。在煉制合金鋼和合金方面，鉬常與鉻、鎳、釩等元素為伍，使鋼具有均勻的結(jié)晶組織，提高鋼的強(qiáng)度，彈性限度、抗磨性及沖擊強(qiáng)度等性能。在鋼的冶煉中有著廣闊的應(yīng)用前景.

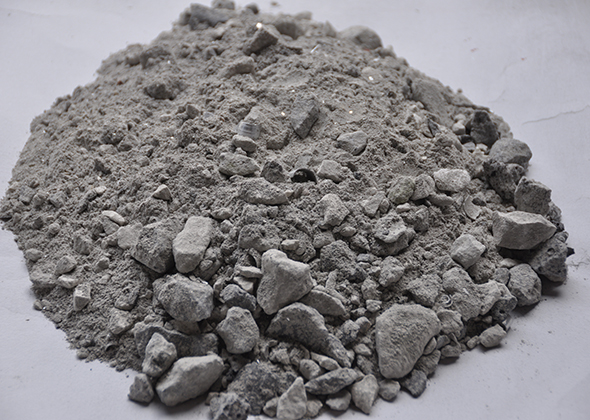

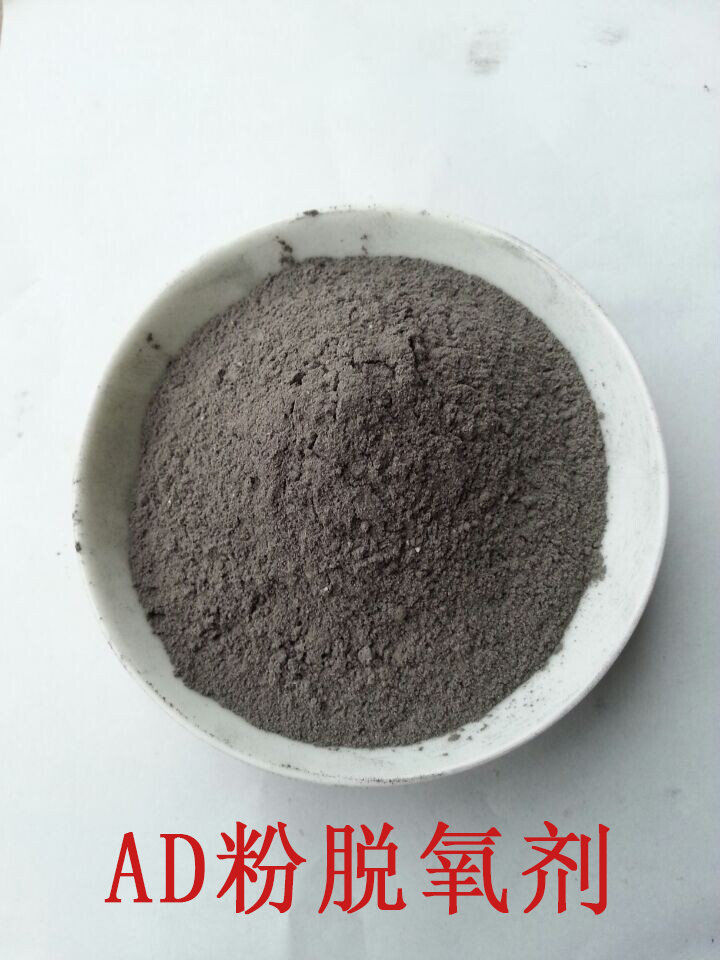

       脫氧。AD粉產(chǎn)品含有純金屬鋁，在精煉爐上使用可取代SiC和部分鋁絲，也可在轉(zhuǎn)爐出鋼時(shí)候使用，氧可脫到40ppm以下。

      促進(jìn)脫硫。AD粉產(chǎn)品含有大量Al2O3，這部分Al2O3與鋁礬土中的Al2O3有很大區(qū)別。AD粉中的Al2O3經(jīng)過特殊加工處理，處于臨界狀態(tài)，具有較強(qiáng)的活性度，極易與CaO結(jié)合，形成鋁酸鈣渣系，該渣系具有很高的硫容量，另外由于金屬鋁的存在，降低了氧的活度，從而更有助于硫從鋼（鐵）水中去除。AD粉配比其他材料制成的脫硫劑在鐵水預(yù)處理過程中，脫硫效果好，成本低。

        發(fā)泡。在精煉過程中，AD粉在一分鐘內(nèi)即可發(fā)泡；CaO、Al2O3及MgO等組分可保持

       適當(dāng)?shù)母邷亓鲃?dòng)性和表面張力，因此埋弧性能好、升溫速度快、電極電耗大幅度降低。AD粉的發(fā)泡機(jī)制主要是高溫下電極的碳和AD粉中少量的碳與渣中的FeO、MnO、SiO2等發(fā)生還原反應(yīng)生成CO等氣泡。而加入碳酸鹽類，如CaCO3、BaCO3等，由于它們在900℃左右就完全分解，在1600℃以上的精煉溫度下，靠碳酸鹽分解發(fā)泡維持的時(shí)間有限。

        去除鋼中夾雜物。具有還原性、以鋁酸鈣為主的渣系，由于在精煉高溫下的粘度及表面
 張力，容易吸附鋼中的氧化鈣，特別是а- Al2O3等夾雜在LF精煉過程中，隨著底部氬氣的攪拌、鋼中夾雜物上浮并被AD粉吸附。根據(jù)精煉時(shí)間的不同，一般情況下可使鋼中的夾雜物總量下降50%以上，凈化鋼水作用非常明顯，適用于高品質(zhì)鋼的生產(chǎn)。另外，AD粉造白渣的效果也特別好。

      AD粉系列的產(chǎn)品我公司已經(jīng)在國內(nèi)和日本申請了專利，在國內(nèi)是首家也是獨(dú)此一家真正生產(chǎn)和經(jīng)營的AD粉系列產(chǎn)品的廠家，歡迎廣大客戶來我公司洽談業(yè)務(wù)！
      以下是部分AD粉系列產(chǎn)品的理化指標(biāo)：
      產(chǎn)品：AD – 15
      成分：Metal AL：13~18% Al2O3：60~75% MgO：<3% SiO2：<8%

  　  H2O：<0.5% S：<0.05% P：<0.05%

      產(chǎn)品：AD – 30

      成分：Metal AL：28~33% Al2O3：45~60% MgO：<3% SiO2：<8%

  　  H2O：<0.5% S：<0.05% P：<0.05%
