全球網(wǎng)站:

鋁渣球合成渣

【產(chǎn)品規(guī)格】:鋁渣球合成渣

【生產(chǎn)能力】:

【應(yīng)用范圍】:

【產(chǎn)品介紹】:

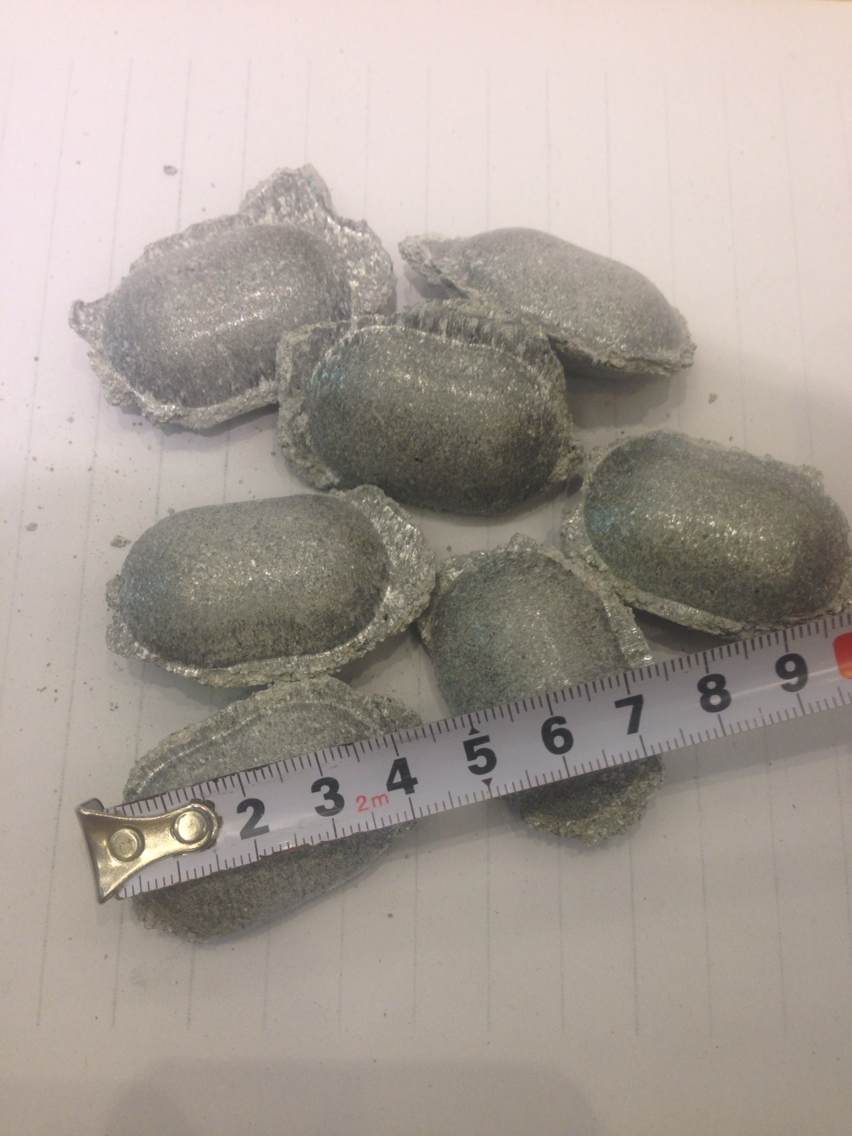

鋁渣球具有脫氧和合成精煉劑的功效。 鋁渣球粒度均勻,保持在15-50mm之間,硬度達(dá)到單粒承重75公斤,最主要是觀察鋁造渣球各種含量成分的均勻度,一般經(jīng)過強(qiáng)力攪拌壓制出來的鋁造渣球各種理化質(zhì)變含量均勻穩(wěn)定,使用效果一致,不出現(xiàn)浮動(dòng)。初煉出鋼時(shí)投入可作為脫氧劑脫去鋼中游離氧,此外它能快速成渣覆蓋在液面隔絕空氣。


鋁渣球加入有兩種形式:一是電爐在出鋼過程中作為脫氧劑與其它類脫氧劑同時(shí)加入,將鋼中溶解氧降低到控制范圍內(nèi);二是鋼水包到達(dá)LF鋼包精煉位時(shí)加入,以調(diào)整渣的組分,盡快脫去渣中的氧得以快速形成適宜的精煉渣系。



實(shí)際生產(chǎn)中應(yīng)用:

1電爐工序加入。爐后終脫氧劑采用鋁渣球和硅鈣鋇,根據(jù)終點(diǎn)碳含量脫氧劑加入量:鋁渣球0.5-1.0kg/t;硅鈣鋇,2.0-3.0kg/t。加入順序:鋼水出到20t開始向鋼包內(nèi)加入硅鈣鋇、鋁渣球,出鋼時(shí)間大于110秒,出鋼嚴(yán)禁下渣。



2LF爐精煉工序。精煉時(shí),根據(jù)鋼水成分進(jìn)行調(diào)整成分和造渣,造渣劑的加入情況為:鋁渣球,50-100kg;電石粉、硅鐵粉為20-30kg.火磚沙為15-25kg。



3脫硫情況。采用鋁渣球造渣速度快,脫硫效率高,渣樣精煉在15分鐘內(nèi)可以變白,對(duì)脫硫和去夾雜相當(dāng)有利。







...

銷售熱線:18603798888

咨詢產(chǎn)品報(bào)價(jià) 疑難解答

鋁渣球具有脫氧和合成精煉劑的功效。 鋁渣球粒度均勻,保持在15-50mm之間,硬度達(dá)到單粒承重75公斤,最主要是觀察鋁造渣球各種含量成分的均勻度,一般經(jīng)過強(qiáng)力攪拌壓制出來的鋁造渣球各種理化質(zhì)變含量均勻穩(wěn)定,使用效果一致,不出現(xiàn)浮動(dòng)。初煉出鋼時(shí)投入可作為脫氧劑脫去鋼中游離氧,此外它能快速成渣覆蓋在液面隔絕空氣。


鋁渣球加入有兩種形式:一是電爐在出鋼過程中作為脫氧劑與其它類脫氧劑同時(shí)加入,將鋼中溶解氧降低到控制范圍內(nèi);二是鋼水包到達(dá)LF鋼包精煉位時(shí)加入,以調(diào)整渣的組分,盡快脫去渣中的氧得以快速形成適宜的精煉渣系。



實(shí)際生產(chǎn)中應(yīng)用:

1電爐工序加入。爐后終脫氧劑采用鋁渣球和硅鈣鋇,根據(jù)終點(diǎn)碳含量脫氧劑加入量:鋁渣球0.5-1.0kg/t;硅鈣鋇,2.0-3.0kg/t。加入順序:鋼水出到20t開始向鋼包內(nèi)加入硅鈣鋇、鋁渣球,出鋼時(shí)間大于110秒,出鋼嚴(yán)禁下渣。



2LF爐精煉工序。精煉時(shí),根據(jù)鋼水成分進(jìn)行調(diào)整成分和造渣,造渣劑的加入情況為:鋁渣球,50-100kg;電石粉、硅鐵粉為20-30kg.火磚沙為15-25kg。



3脫硫情況。采用鋁渣球造渣速度快,脫硫效率高,渣樣精煉在15分鐘內(nèi)可以變白,對(duì)脫硫和去夾雜相當(dāng)有利。







應(yīng)用范圍

生產(chǎn)流程

技術(shù)參數(shù)

鋁渣球的理化指標(biāo):



規(guī) 格Specification

Al

Al2O3

SiO2

H2O

RS-1

40

12-50

7.0

 2.0

RS-2

30

  40

8.0

1.0

RS-3

20

  30

 10.0

1.0

常用粒度

5-50mm\10-70mm



科技研發(fā) 更多>>

生產(chǎn)略影 更多>>

國際合作 更多>>

政府支持 更多>>

在線留言

產(chǎn)品快速通道
